PEDREIRA UM & VALEMIX- Sistema Usimix
Os tijolos e blocos Usimix são produzidos, comercializados e distribuídos por todo o Estado de Minas Gerais por uma das oito filiais do grupo Pedreira Um & Valemix, a Indústria Pedreira Um Valemix Ind. e Com., localizada em Santana do Paraíso-MG, região do Vale do Aço.
A partir de tecnologia desenvolvida pela USIMINAS e aprimorada pela empresa, os tijolos e blocos Usimix evoluíram, e hoje existem em várias formas e modelos, utilizados na execução de alvenarias e lajes pré-fabricadas.
A empresa não vende um sistema construtivo fechado, mas apenas os blocos. Entretanto, fornece acompanhamento técnico aos clientes, informando-os sobre as características e recomendações de uso dos blocos, para que sejam usados de forma correta e possam corresponder de forma satisfatória a todos os seus propósitos.

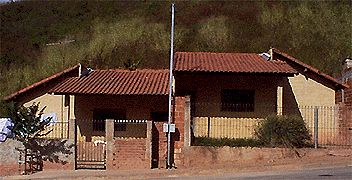

Na região do Vale do Aço e mais recentemente em Belo Horizonte, os blocos Usimix vêem sendo utilizados em escala considerável, para construções populares. Este uso, racionalizado, vem estabelecendo a criação de um "'sistema" de construção com os blocos Usimix, em obras de alvenaria auto-portante, de um ou dois pavimentos, com áreas que variam de 45m² a 60m², onde as recomendações de uso são seguidas e aprimoradas.
No entanto, o uso indiscriminado dos blocos, onde os critérios de uso não são devidamente seguidos, tem gerado edificações cuja qualidade e durabilidade são profundamente afetadas.
Tal problema tem feito com que a empresa, preocupada com o bom desempenho do seu produto, esteja estudando a possibilidade de vender apenas sistemas fechados para construção, e não mais apenas os blocos , como tem sido feito até agora.
Os blocos Usimix são fabricados a partir de uma mistura de argila, cimento, corante, água e escória granulada de alto-forno, secos em câmaras de vapor a altas temperaturas. O processo é limpo, pois não utiliza carvão e não libera gases tóxicos. Os blocos podem ser encontrados nas cores palha e vermelho.
O processo de produção é totalmente automatizado, com alto controle de qualidade, para que os blocos atendam a todas as normas técnicas da ABNT para blocos cerâmicos para alvenaria e blocos vazados de concreto simples para alvenaria sem função estrutural. Isso faz com que o esquadro e a planeza das faces sejam perfeitas.
Os tijolos e blocos Usimix tem um índice de absorção de água entre 18% a 22% de sua massa seca. O índice de absorção inicial (sucção) varia entre 6 e 12mL/30pol², conforme a norma americana ASTM-C67, o que confere ao bloco um alto índice de absorção da argamassa, sem que haja necessidade de molhagem prévia dos blocos.
A movimentação higrométrica é de 0,3mm/m para um gradiente de umidade 4%, semelhante aos blocos de concreto.
Quanto à resistência mecânica em estado seco ao ar, ou seja com teor de umidade 5%, os blocos estruturais quando assentados com os furos na vertical possuem resistência de 4,5MPa e quando assentados na horizontal, 2,5MPa.
Os blocos Usimix foram projetados de maneira a permitir a modulação do projeto e a racionalização da obra. Para isso foram desenvolvidos vários tipos de blocos. Para a execução de alvenaria estrutural foram desenvolvidas duas famílias distintas com dimensões modulares para paredes de 10cm e 15cm (veja foto).
A primeira possui 10cm de largura, 19cm de altura e comprimento variando entre 39cm (bloco inteiro), 29cm (bloco 3/4) e 19cm (meio bloco), com paredes externas com 1,5cm espessura. O segundo, com 15cm de largura, possui comprimento variando de 29cm (bloco inteiro) a 14cm (meio bloco), com paredes externas de 2cm com espessura.
Esses blocos foram desenvolvidos para serem assentados com os furos na vertical, permitindo que toda a instalação elétrica e hidráulica seja executada dentro dos furos, sem necessidade de grandes quebras na alvenaria.
Para a execução de lajes pré-moldadas foi desenvolvido um bloco especial com uma face ranhurada para assentamento de piso e uma face lisa, para ficar aparente na face inferior da laje. Consome-se 12,5 blocos/m² (veja foto).
Foram também desenvolvidos o bloco canaleta, o bloco jota e o bloco compensador.
O bloco canaleta foi desenvolvido para a execução de cintas de amarração, vergas e contra-vergas, embutimento de ramais horizontais de instalações hidráulica e elétrica.
O bloco jota foi criado para facilitar a execução de cintas superiores em paredes externas e ocultar a laje de cobertura para que esta não fique aparente na fachada.
O bloco compensador é destinado à execução de cintas superiores em paredes internas de forma a permitir a execução de lajes de cobertura em cômodos contíguos sem necessidade de fôrmas. Pode também ser usado na execução de vergas e contra-vergas nos vãos de portas e janelas.
Para a execução de alvenaria de vedação à vista foi desenvolvido o tijolinho laminado, com arestas abauladas as quais permitem um ótimo acabamento externo das juntas. Sua dimensão padrão é de 10x08x22cm porém existem outras modulações que permitem a modulação do projeto (veja imagem).
Para que o uso dos blocos Usimix seja eficiente e econômico, deve-se considerar as dimensões e os tipos de blocos que serão utilizados na obra ainda na fase de projeto, para que os espaços tenham dimensões que sejam múltiplas das dimensões dos blocos.
Esse procedimento de "modulação do projeto" faz com que as perdas e o desperdício na obra sejam consideravelmente reduzidos. A empresa oferece este serviço aos clientes, caso ainda não tenha sido feito pelo arquiteto.
Além disso outras atitudes de projeto devem ser consideradas. Devido às movimentações higrométricas dos tijolos e da argamassa, é fundamental que sejam previstas juntas de dilatação em paredes externas que tenham vãos de portas e janelas a cada 9,0m no máximo.
Em aberturas de portas e janelas devem ser previstas vergas, e também contra-vergas no caso das janelas, para evitar trincas nos cantos dos vãos.
Em função de ser vulnerável à infiltração de água, devido ao estado cru da argila presente em sua composição, é de fundamental importância que as áreas mais suscetíveis sejam protegidas, com o uso de elementos como peitoris e beirais e com a impermeabilização do baldrame.
A tipologia da fundação depende das condições do terreno. No entanto, o procedimento de impermeabilização da face superior da mesma, independente do qual tipo seja, é de fundamental importância para se evitar infiltração por capilaridade, do solo para os blocos da alvenaria.
Para a impermeabilização da fundação é indicada a aplicação de argamassa no traço (1:3) com adição de aditivo impermeabilizante (sika-1 ou vedacit) e duas demãos de tinta betuminosa (Igol ou Neutrol).
Tal procedimento é indispensável ao bom desempenho global da obra.
Para assentamento da alvenaria, recomenda-se mão-de-obra qualificada, pois para uma boa qualidade e aparência da alvenaria, para que possa ficar aparente, a fim de reduzir custos, em habitações populares, as características de prumo e alinhamento são fundamentais.
Regime de mutirão só é viável se realizado em conjunto com regime de empreitada. Dessa forma há um aproveitamento da mão-de-obra não qualificada na execução dos trabalhos que não exijam muita técnica, e dos empreiteiros na execução das partes cuja necessidade de qualidade é fundamental, como a alvenaria por exemplo.
Os tipos e o número de blocos a serem utilizados em cada parede são definidos na fase de projeto, que pode ser feita pelo próprio arquiteto ou pela Usimix. Isso garante um maior aproveitamento dos tijolos, evitando perdas com cortes dos mesmos.
A argamassa a ser utilizada para o assentamento deve https://sites.arq.ufmg.br/caau/arqcomp/entar um índice de elasticidade maior que a comum, afim de absorver melhor as movimentações da parede. Portanto, as mais recomendadas são aquelas à base de cal com consumo mínimo de cimento. São sugeridos os seguintes traços:
A fim de diminuir a retração de secagem da argamassa deve-se diminuir o consumo de água, evitando-se massas muito moles e usando areia mais grossa no preparo da argamassa.
Os tijolos e blocos Usimix possuem baixa sucção de água, o que faz com que a argamassa permaneça plástica por mais tempo. Portanto, para evitar deformação das camadas inferiores da argamassa, as paredes devem se desenvolver na horizontal.
O assentamento de alvenaria estrutural com blocos com furos na vertical é feito com um dispositivo para o lançamento da argamassa, no qual se utiliza uma bisnaga que deposita a argamassa só e exatamente nas paredes do bloco, de forma a evitar desperdício de massa e permitir um melhor acabamento externo das paredes.
No caso de alvenaria aparente, a limpeza da argamassa que escorre pelos blocos deve ser feita simultaneamente ao levantamento da alvenaria com palha de aço fina e flanela, a seco. Em camadas mais propensas à umidade, sugere-se o uso de um aditivo impermeabilizante na argamassa.
As vergas e contra-vergas são executadas com os blocos especiais canaleta ou compensador, armando-os com barras de ferro de dimensões definidas por projeto e concretando-os. É importante que a verga exceda pelo menos 30cm de cada lado do vão de janelas e portas.
A cinta de amarração é executada com o bloco jota para que depois de armado e concretado forme a cinta. Ainda, devido à sua forma, permite a execução da laje em sua face interna, sem que seja vista no exterior.
A alvenaria de tijolos e blocos Usimix, se executada com cuidado e seguindo os princípios de prumo e alinhamento perfeitos (possíveis principalmente em função das dimensões e acabamento de alta qualidade dos blocos), aplicação da argamassa corretamente, limpeza imediata das juntas e impermeabilização, corresponderá em todos os sentidos às expectativas do cliente e da empresa, com um produto final de qualidade e preços consideravelmente baixos.
As janelas e portas até agora utilizadas em construções com blocos Usimix têm sido modelos comerciais metálicos
O assentamento das mesmas é feito durante a elevação da alvenaria, logo após a execução da contra-verga, no caso de janelas. Tal procedimento evita quebras de tijolos possível em posterior assentamento.
Algumas construções realizadas com blocos e tijolos Usimix, em dois pavimentos, possuem lajes de piso pré-moldadas, onde são utilizados o bloco especial para lajes pré-moldadas da própria empresa (veja imagem). O uso de lajes de cobertura nestas construções não é muito comum.
Como já foi mencionado, a laje quando piso ou cobertura fica escondida atrás do bloco jota usado nas cintas de amarração da alvenaria (veja imagem).
Veja detalhe do telhado.
INSTALAÇÕES HIDRO-SANITÁRIAS E ELÉTRICAS
Em alvenarias estruturais, com blocos com furos assentados na vertical, toda a instalação é feita no interior dos furos, sem necessidade de cortes na alvenaria, feitos somente para a abertura das caixas de passagem (veja imagem).
Em paredes de vedação os blocos de furos horizontais podem ser conjugados com blocos estruturais nos pontos de instalações para propiciar o mesmo procedimento. Tal possibilidade reduz a perda com cortes de blocos na obra (veja imagem).
Os blocos e tijolos Usimix aceitam todo e qualquer tipo de revestimento. Em áreas expostas à umidade constante, como banheiro e cozinha, é necessário que as paredes sejam revestidas com material impermeabilizante, podendo ser um cimentado com aditivo impermeabilizante ou cerâmica.
Nas faces externas das paredes, para evitar o efeito de lixiviação dos blocos em decorrência da umidade, é necessário que se aplique 3 demãos de verniz à base de resinas (poliuretano acrílico ou silicone). Já nas faces internas, recomenda-se a aplicação de duas demãos.
A impermeabilização da alvenaria de blocos Usimix é o ponto chave para se obter melhor desempenho e durabilidade dos blocos e da obra como um todo.
Tal procedimento não torna o custo total da obra inviável, comparado aos sistemas convencionais, pois o preço dos blocos Usimix é consideravelmente menor, o que compensa tais cuidados com infiltração, que po sinal deveriam ser tomados em todas as construções com blocos cerâmicos ou de concreto, indistintamente.
Os blocos e tijolos Usimix correspodem às normas técnicas da ABNT no que diz respeito às dimensões e suas variações, no desvio em relação ao esquadro e à planeza das faces, à resistência à compressão e ao índice de absorção.
A variedade de tamanhos e tipos de blocos desenvolvidos pela Usimix permitem uma maior racionalização da obra, evitando cortes nas peças e diminuindo desperdício. O resultado é uma obra de boa qualidade, com alvenarias de esquadro e prumos perfeitos, podendo ficar aparente. No entanto, para isso é importante que a mão-de-obra seja qualificada, o que significa adição de custos quando comparado com regime de mutirão, muito comum atualmente em construções para população de baixa renda. Algumas experiências são realizadas conjugando mão-de-obra de mutirão e empreitada.
O sistema de assentamento, utilizando bisnagas, agiliza a obra e reduz o disperdício de argamassa.
Em visitas realizadas a diversas obras executadas com os blocos Usimix, verificou-se como ponto chave para o bom desempenho do bloco a impermeabilização da fundação e da alvenaria. As obras nas quais a impermeabilização não foi executada https://sites.arq.ufmg.br/caau/arqcomp/entam problemas de lixiviação dos blocos, causada pela soltura das camadas de argila, que aos poucos vai escavando as paredes do bloco, formando buracos, tornando-o frágil, podendo causar danos à estabilidade da construção.
A necessidade de impermeabilização da obra não torna a opção pelos blocos Usimix inviável financeiramente, pois seu custo acrescido do custo da impermeabilização ainda é menor do que vários outros sistemas estudados.
Ver tabela [tabela]
