PRENSIL S/A - Processo Construtivo de Alvenaria Estrutural
O sistema construtivo consta basicamente da execução de alvenaria estrutural com blocos sílico-calcários.
Os blocos sílico-calcários são blocos de alvenaria fabricados com cal e agregados finos de areia, de composição predominantemente quartzoza. O processo de produção de blocos sílico-calcários existe na Alemanha desde 1880. No Brasil, em 1973 foi inaugurada a empresa Prensil S/A Produtos de Alta Resistência, no entando, só apartir de 1976, os blocos sílico-calcário começaram a ser produzidos. Toda a tecnologia utilizada é da empresa Alemã KRUPP. A capacidade de produção da Prensil é de seis milhões de blocos por mês, o suficiente para construir mais de 2500 unidades de habitação de dois quartos.
Os blocos Prensil têm sido utilizados em construções para habitação popular, edifícios multi-andares, residências, hotéis, hospitais, Indústrias, Escolas e Shopping Centers.
O processo de produção dos blocos prensil é totalmente automatizado, o que confere a estes excelente resistência e bom acabamento externo permitindo excelente desempenho na construção civil.
A primeira fase da produção consta da mistura dos componentes (areia + cal virgem + água) feita primeiramente em um pré-misturador. Depois da primeira mistura o composto é encaminhado para um reator, onde é feita a hidratação da cal. Após essa fase a mistura é levada para um pós-misturador, onde o composto é completamente homogeneizado. Nessa etapa do processo é feita a conferência do nível de umidade da argamassa, que só depois é liberada e colocada em prensas hidráulicas, onde é compactada e moldada.
Após a prensagem, os blocos são empilhados em vagonetas que são transportadas para as autoclaves (câmaras de alta pressão e temperatura), onde são submetidos a uma pressão de vapor de 16 atm a 200ºC de temperatura, por um período de 5 horas. Os blocos são então retirados das vagonetas e empilhados para estocagem com o auxilio de pinças hidráulicas, rolantes, suspensas, que fecham o processo de produção, totalmente automatizado, sem nenhum manuseio dos materiais e dos blocos, durante a produção, por parte do homem.
Os blocos Prensil são fabricados em duas linhas: Linha SC, para alvenaria de vedação (ver imagens) e Linha Din 106 para a execução de alvenaria estrutural não armada (ver imagens). Os blocos para alvenaria de vedação não são nosso principal ponto de interesse para a pesquisa, portanto em caso de necessidade de maiores informações contactar o fabricante. Os blocos da Linha Din 106, para a execução de alvenaria estrutural não armada, podem ser encontrados com alturas de 7,1cm ou 11,3cm, com espessuras de 11,5cm ou 14,0cm e comprimento de 24,0cm.
Os blocos possuem pesos diferentes em função da forma e do número de furos existente em cada tipo de bloco. Existe também o meio bloco para execução de arremate de paredes. Para a execução de canaletas é possível cortar os blocos 2DF, 2DF14 e 3DF. Os blocos 2DF-EL e 2DF14-EL são especiais para a execução das instalações elétricas, para a passagem dos dutos. Os blocos possuem cor natural branca e podem dispensar revestimento protetor ou pintura.
O projeto arquitetônico deve ser modulado em função das dimensões dos blocos a serem utilizados, de forma a racionalizar a obra e reduzir perdas.
O tipo de fundação é definida em função do terreno onde a edificação será implantada. Não há restrições ao uso de nenhum tipo de fudação em especial.
As paredes são estruturais.
A alvenaria é estrutural não armada (autoportante), executada com os blocos sílico-calcário da Prensil, da Linha DIN-106.
Após a execução, nivelamento e impermeabilização do baldrame, inicia-se o assentamento dos blocos chave (BC), nos cantos externos e em cada encontro de paredes (ver imagem), como definido em projeto. O nivelamento dos blocos chave é de fundamental importância para uma perfeita execução do restante da alvenaria.
Nos cantos da edificação são colocados gabaritos com a marcação das fiadas a cada 12,5 cm. Os cantos e os encontros das alvenarias são levantados primeiramente em fiadas de quatro, mantendo o nível e o prumo das fiadas. Os cantos são amarrados entre si, pelo próprio sistema de assentamento, a amarração das paredes internas com a alvenaria da fachada, é feita com ferros (1/4") em forma de 2"L" (0,50mx0,50m) a cada 3 fiadas (ver imagem). A contra verga e a verga são executadas com os blocos tipo cortados (ver imagem), armados e concretados.
A argamassa para assentamento dos blocos para alvenaria estrutural, deve ser uma argamassa mista de cimento, cal e areia de traço 1 : 1 : 6 preparada de forma especial (ver imagem).
A alvenaria executada com os devidos cuidados, mantendo prumo e nivelamento, possui bom acabamento e aparência, podendo ficar aparente. Para tal é importante que o assentamento dos blocos seja imediatamente seguido de cuidados de limpeza da argamassa excedente e de frisamento das juntas. Para limpeza das juntas deve-se utilizar estopa ou esponja seca e para o frisamento, usa-se passar na argamassa um ferro de 5/8", dobrado nas estremidades.
As lajes são moldadas "in loco", podendo ser maciça, pré-moldada, protendida, etc.
INSTALAÇÕES HIDRO-SANITÁRIAS E ELÉTRICAS
As instalações hidráulicas são embutidas na alvenaria, que precisam ser cortadas verticalmente, com disco de corte para encanamentos de diâmetro ¾" (ver imagem).
As instalações elétricas ficam embutidas na alvenaria que é executada com blocos do tipo 2DF-EL e 2DF14-EL, nos pontos da passagem das instalações, eliminando a necessidade de cortes verticais. Os cortes só serão necessários nos pontos de caixas de tomada e no local do QDL (ver imagem)
Podem ser utilizados todos tipos de esquadrias. As esquadrias são encaixadas nos vãos e fixadas à alvenaria por meio de pinos metálicos (ver imagem).
A cobertura é em laje maciça de concreto armado, executada sobre o bloco canaleta usado na execução da cinta superior de amarração, devidamente impermeabilizada (ver imagem).

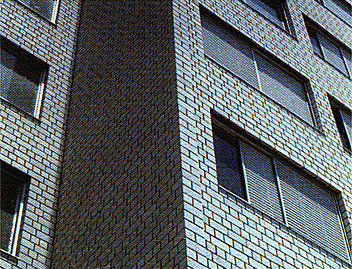

Devido à regularidade dimensional e de acabamento dos blocos Prensil, assim como sua cor homogênea, branca, a alvenaria pode ser aparente, dispensando revestimento protetor e pintura.
No entanto, a empresa recomenda para fachadas a aplicação de tinta acrílica texturizada ou silicone líquido a base de solvente.
Além disso, como qualquer alvenaria de blocos estruturais, a alvenaria de blocos Prensil, aceita qualquer tipo de revestimento, existente no mercado.
A construção de alvenaria não armada com Blocos Prensil auto-portante, eliminando os custos com estrutura de concreto ou de armações de alvenaria, somado à precisão dimensional e a boa aparência dos blocos, reduzindo os custos com acabamento, pode alcançar uma redução de até 30% no custo final da obra.
Segundo o fabricante, os blocos sílico-calcários da Prensil proporcionam bom isolamento termoacústico (ver tabelas); possuem alta resistência ao fogo, resistindo a até 4 horas de incêndio (ver ensaio); https://sites.arq.ufmg.br/caau/arqcomp/entam alta resistência à compressão, com resistência dos blocos de linha variando de 80 a 100Kg/cm² (8 a 10 Mpa), podendo ser fabricados com resistências de 150, 200, 250, 300 ou 350Kg/cm²; e índice de absorção variando de 12% a 14%, dependendo do tipo de bloco.
No entanto, para a execução da alvenaria de forma racionalizada, como proposto pela empresa, deve ser utilizada mão-de-obra treinada, o que dificulta o uso por regime de mutirão.
Segundo informações retiradas do Catálogo de Processos e Sistemas Construtivos Para Habitação -FINEP/IPT, o preço por m² da alvenaria pronta varia de R$20,00 a R$30,00 na região metropolitana de São Paulo. A área mínima que viabiliza economicamente um empreendimento com os Blocos Prensil é de 50 m².
Rua Bela Cintra, nº 1.149 14º andar - Consolação - SP
CEP- 01415-001
Tel:(011)3060-9530
Fax: Ramal 40
Home Page: http://www.prensil.com.br
e-mail: prensil@prensil.com.br
Dados retirados do Catálogo de Processos e Sistemas Construtivos para Habitação FINEP / IPT - 1998.
